Í þessari grein um þrískiptar litíum rafhlöður frumur, munum við kanna þrjá mismunandi formþætti-sívalir, prismatískir og poki-og hæfi þeirra fyrir mismunandi notkunarsvið.
1. Sívalur þrískiptur litíum rafhlaða klefi
Sívalar þrír litíum rafhlöðufrumur eru algengur rafhlöðuformþáttur sem einkennist af föstum þvermálum og hæðum. Þessar frumur eru með einfalda uppbyggingu sem auðveldar fjöldaframleiðslu og notkun. Þeir njóta mikillar hylli í geirum eins og rafknúnum ökutækjum og rafmagnsverkfærum vegna stöðugrar frammistöðu þeirra og hóflegs kostnaðar.
2. Prismatísk þrískipt litíum rafhlaða klefi
Ólíkt sívalur frumum, hafa prismatískar þrír litíum rafhlöðufrumur sveigjanlegar stærðir og lögun. Hægt er að aðlaga þessar frumur til að mæta sérstökum notkunarþörfum og uppfylla mismunandi kröfur um pláss og getu. Prismatískar þríbundnar litíum rafhlöður eru mjög virtar í geirum eins og orkugeymslukerfi og varaaflgjafa fyrir einstaka orkuþéttleika og aðlögunarhæfni.
3. Poki -gerð þrískiptur litíum rafhlöðu klefi
Þrír litíum rafhlöður úr poka-gerð skera sig úr vegna þess að þær eru léttar, grannar og sveigjanlegar. Þessar frumur eru hjúpaðar í ál-plastfilmu, þær eru léttar og endingargóðar, á sama tíma og þær bjóða upp á lítið innra viðnám og framúrskarandi losunarafköst. Þeir hafa orðið kjörinn kostur fyrir forrit sem krefjast bæði léttra hönnunar og mikils afkösts, svo sem rafeindatækni og dróna.
4. Yfirlit yfir ternary Lithium Battery Cells
Sem tegund af litíum rafhlöðu hafa þrískiptir litíum rafhlöður tryggt sér verulega stöðu á markaðnum þökk sé einstökum eiginleikum þeirra. Með því að sameina háa orkuþéttleika þrefaldra efna með framúrskarandi frammistöðueiginleikum litíum rafhlöðu, eru þau mikið notuð í forritum eins og rafknúnum ökutækjum og rafeindatækjum. Öryggi þeirra, hleðsluhraði og endingartími hafa vakið víðtæka athygli og viðurkenningu.

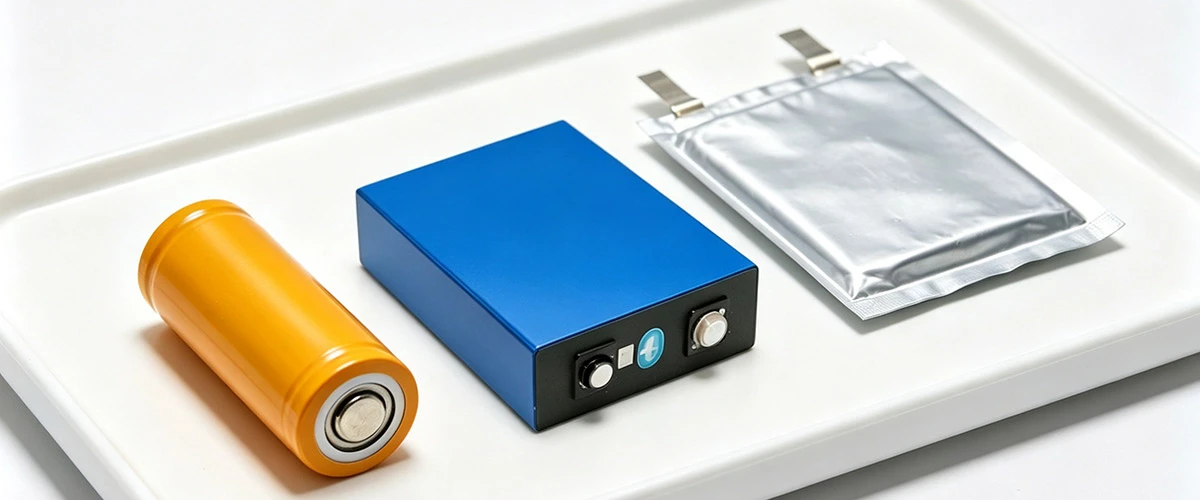

NCM (Nikkel-Kobalt-Mangan) litíum rafhlöður eru mikið notaðar í rafknúnum farartækjum og orkugeymslukerfum vegna framúrskarandi frammistöðu í orkuþéttleika, líftíma og öryggi. Þessar rafhlöðufrumur koma fyrst og fremst í þremur formum-sívalar, prismatískum og poka-þar sem hver lögun gefur einstaka frammistöðueiginleika.
Sívalar frumur, algengasta form NCM rafhlöðufrumna, eru mjög lofaðir fyrir fyrirferðarlitla stærð, létta þyngd og frábært öryggi. Stöðluð hönnun þeirra auðveldar aðlögun ýmissa ó-staðlaðra stærða, á meðan fullþroskuð framleiðsluferli tryggja mikla samkvæmni milli frumna. Í samsetningarferli rafhlöðupakka sýna sívalur frumur yfirburða hitaleiðni og styðja mjög sjálfvirka framleiðslu. Hins vegar, vegna takmarkana í flipatækni, er hár-hleðsluhraði þeirra örlítið lakari en prismatískra fruma með marga flipa, og losunarspennuhæð þeirra er heldur lægri. Að smíða háa-rafhlöður með sívalningum krefst mikils fjölda raðtenginga og samhliða tenginga, sem óhjákvæmilega eykur flókna framleiðslu.
Prismatísk frumur eru vinsælar fyrir mikla orkuþéttleika og langan líftíma, sem gerir þær sérstaklega hentugar fyrir rafknúin farartæki og orkugeymslukerfi sem krefjast mikillar orkuþéttleika. Framleiddar með lagskiptu ferli, prismatískar frumur sýna lítið innra viðnám og styðja viðvarandi mikla-straumhleðslu. Í samanburði við pokafrumur bjóða þær upp á verulega aukna innri burðarvörn. Hins vegar er rétt að taka fram að prismatísk frumur hafa stórar einstakar stærðir, sem leiðir til hærra innra hitastigs við útskrift; að auki sýna brúnir rafskautsplatanna minni rafefnafræðilega virkni, sem getur leitt til verulegs skerðingar á frammistöðu við langtímanotkun. Ennfremur takmarkar skortur þeirra á stöðluðum víddum fjölhæfni og ósamræmi í lagskipunarferlinu getur leitt til breytileika í frammistöðu milli frumna.
Pokasellur eru metnar fyrir sveigjanleika þeirra og lögun aðlögunarhæfni, sem gerir þær hentugar fyrir sérhæfð rafknúin farartæki og orkugeymsluforrit. Venjulega hjúpaðar í ál-plastfilmu með fjöl-laga samsettri uppbyggingu, þessar frumur leyfa verulega aflögun á meðan þær ná lágmarksþyngd. Hins vegar er framleiðsluferlið fyrir pokafrumur krefjandi, sem takmarkar að einhverju leyti getu þeirra til fjöldaframleiðslu. Í stuttu máli, lögun þrískiptra litíum rafhlöðufrumna hefur veruleg áhrif á frammistöðu þeirra og notkunarsviðsmyndir. Við val á frumum er nauðsynlegt að ítarlega íhuga sérstakar umsóknarkröfur og aðstæður til að ná sem bestum árangri og árangri.
5. Algengar forskriftir fyrir litíum rafhlöðufrumur í þriðja lagi
Á sviði rafknúinna farartækja og orkugeymslu eru þrískiptir litíum rafhlöður mjög virtar fyrir einstaka orkuþéttleika, líftíma og öryggisafköst. Þessar rafhlöður koma í ýmsum frumusniðum-oftast sívalur, prismatísk og poki-sem hvert um sig býður upp á einstaka eiginleika og kosti. Til dæmis eru sívalur frumur hrósað fyrir þéttar stærðir, létta þyngd og frábært öryggi; Prismatískar frumur eru vinsælar fyrir mikla orkuþéttleika og langan líftíma; og pokafrumur eru metnar fyrir sveigjanleika og mótun, sem gerir þær hentugar fyrir sérhæfða notkun. Þegar þú velur rafhlöðufrumur er mikilvægt að skilja kosti og galla hverrar tegundar og huga að sérstökum umsóknarkröfum og notkunartilvikum.
Næst skoðum við nánar forskriftir þríliða litíum rafhlöðu. Sé tekið A123 39Ah þrískipt litíum rafhlöðu sem dæmi, er þessi tegund af dæmigerðri litíum-rafhlöðu mikið notuð í rafknúnum ökutækjum og orkugeymsluforritum. Forskriftir hennar og frammistöðueiginleikar skipta sköpum fyrir heildarafköst rafhlöðunnar og rekstrarvirkni.
① Sívalar frumur
Sívalar frumur eru algengur formþáttur fyrir þrír litíum rafhlöður; þeir koma í ýmsum forskriftum og hafa einstaka eiginleika.
18650 Þrír frumur
18650 þrískiptur klefi býður venjulega upp á afkastagetu á bilinu 1.000 mAh til 3.500 mAh. Vegna fjölbreyttra forskrifta henta þessar frumur fyrir margs konar notkun og finnast oft í hversdagslegum tækjum eins og rafknúnum og rafmagnsleikföngum. Áberandi eiginleikar þeirra eru meðal annars mikil einstaklingsgeta ásamt tiltölulega jöfnum afhleðslustraumi, sem gerir þá sérstaklega vel -hentuð fyrir forrit með litla straumþörf.
Varðandi umbúðir eru 18650 þrískiptir frumur venjulega með stálhlíf til að viðhalda sívalningslaga uppbyggingu þeirra. Þessi hönnun gerir þá að kjörnum kostum fyrir flytjanlegar vörur eins og létta rafbanka. Hins vegar geta ófullnægjandi rafhlöðugæði leitt til öryggisáhættu, þar með talið hættu á sprengingu.
2. 21700 Þrír klefi
21700 þrískiptur klefi mælist 21 mm í þvermál og 70 mm á lengd, vegur um það bil 68g og býður upp á afkastagetu á bilinu 4000mAh til 5000mAh. Sem dæmi má nefna að 21700-6000mAh fruman sem framleidd er af greatech Battery státar af afkastagetu upp á 6000mAh, sem setur nýtt met í rafgetu á sama tíma og hún nær 20% aukningu á orkuþéttleika.
21.700 frumur gegna lykilhlutverki í forritum eins og rafknúnum farartækjum og afkastamiklum-orkuverkfærum (td rafmagnsborvélum), sem tákna umtalsverða þróun í rafgeiranum.
Næst skulum við íhuga 32650 þríliða frumuna. Þessar frumur bjóða venjulega upp á getu á bilinu 4500mAh til 6500mAh, þar sem 5000mAh afbrigðið er algengast. Þeir mæla um það bil 32 mm í þvermál og 65 mm á lengd, með staðlaða spennu 3,2V.
Þökk sé framúrskarandi samfelldri afhleðslugetu þeirra eru 32650 þrískiptir frumur mikilvægir hlutir í rafleikföngum, varaaflgjafa, UPS rafhlöðum og vind- eða vindorku-blendingarorkuframleiðslukerfum. Að auki eru til önnur þrískipt frumulíkön-eins og 14430, 14500, 16650, 18350 og 18500-, sem hvert um sig býður upp á mismunandi getu og hæfileika. Til dæmis koma 14.500 frumur í ýmsum forskriftum-eins og 500mAh, 800mAh og 1000mAh - og finnast venjulega í rafeindatækni. Með afkastagetu sem er venjulega á bilinu 2000mAh til 2800mAh og getu til að skila háum afhleðslustraumum, henta þau vel fyrir tæki sem krefjast mikils afl, eins og rafmagnsverkfæri.
Nafnasamsetningin fyrir prismatísk frumuvídd fylgir sérstökum reglum: sex-stafa röð táknar þykkt, breidd og hæð, allt mælt í millimetrum. Ef einhver af þremur víddunum nær eða fer yfir 100 mm er skástrik sett inn til að aðgreina gildin; öfugt, ef mál er minna en 1 mm, er bókstafurinn „t“ á undan til að gefa til kynna að mælingin sé í tíundu úr millimetrum.
Prismatísk frumur eru mikið notaðar í ýmsum geirum, þar á meðal hreyfiafl og orkugeymslu, vélfærafræði og neyðarafritunarkerfi. Þeir nota lagskipt (stöflun) ferli sem dregur úr innri viðnám og styður þannig við stöðuga há-straumsútskrift. Í samanburði við prismatískar pokafrumur, býður þessi hönnun verulega aukna innri burðarvörn. Hins vegar hafa prismatískar frumur líka ákveðna galla: stór stærð einstakra frumna getur leitt til hitastigshækkunar innan rafskautsstaflans við mikla-straumsútskrift; brúnir rafskautsblaðanna sýna minni rafefnafræðilega virkni, sem getur valdið verulegri skerðingu á frammistöðu við langtímanotkun; og breytileiki í stærðum og ósamræmi í lagskipunarferlinu veldur lélegri skiptanleika.
③ Pokafrumur
Pokasellur eru þekktar fyrir einstakan sveigjanleika og mótun. Með því að nota ál-plastlagskipt umbúðir og staflaða-lagsbyggingarhönnun bjóða þær ekki aðeins upp á aukinn öryggisafköst heldur skila þeir einnig framúrskarandi afköstum. Ennfremur eru stærðir þeirra mjög sveigjanlegar og auðvelt að aðlagast, sem gerir þeim kleift að uppfylla sérstakar sérsniðnar kröfur viðskiptavina.
Pokasellur skara fram úr í sérhæfðum notkunum eins og rafknúnum farartækjum og orkugeymslukerfum. Í samanburði við hörð-hlífðar rafhlöður bjóða þær upp á marga kosti-þar á meðal hönnunarsveigjanleika, létta þyngd, lítið innra viðnám, mikið öryggi, langan líftíma og mikla orkuþéttleika. Þessir eiginleikar auka á áhrifaríkan hátt orkuþéttleika rafhlöðupakka og minnka þar með akstursbilið milli rafknúinna ökutækja og ökutækja með brunahreyfli.
Hins vegar standa pokarafhlöður einnig frammi fyrir ákveðnum áskorunum. Í fyrsta lagi þarf aðfangakeðjan frekari þroska; að treysta á takmarkaðar uppsprettuleiðir fyrir tiltekið hráefni og framleiðslutæki takmarka framleiðsluhagkvæmni og kostnaðareftirlit. Í öðru lagi er skilvirkni pakkningasamsetningar tiltölulega lágt; Vegna takmarkaðs burðarstífleika er þörf á viðbótarplastfestingum við samsetningu, sem eyðir plássi og dregur úr heildarhagkvæmni. Auk þess gera takmarkanir á-plastlagskiptum það erfitt að auka frumuþykkt, á meðan lengd klefi er nú þegar að nálgast hagnýt mörk 500–600 mm. Að lokum er kostnaður áfram tiltölulega hár, þar sem heimamarkaðurinn reiðir sig enn að miklu leyti á innflutning fyrir hágæða ál-plastlagskipt efni, sem eykur framleiðslukostnað.
6. Árangurssamanburður á rafhlöðufrumum með mismunandi forskriftir
Þegar við könnum einstaka kosti pokafrumna þurfum við líka að huga að frammistöðumuninum milli frumna með ýmsum forskriftum.
① Orkuþéttleiki
Meðal sívalurra frumna býður 21700 fruman 30% aukningu á afkastagetu samanborið við 18650 frumuna, sem leiðir til samsvarandi meiri orkuþéttleika. Þessum framförum er náð með þeirri stefnu að draga úr kóbaltinnihaldi á sama tíma og nikkelinnihald eykst, og eykur þannig orkuframleiðslu frumunnar. Þegar þessar frumur eru settar saman í rafhlöðupakka stækkar aksturssvið ökutækisins verulega. Til dæmis, 21700-6000mAh fruman sem framleidd er af Austurlöndum fjær státar af afkastagetu upp á 6000mAh; þetta ýtir ekki aðeins efri mörkum frumugetu upp í nýjar hæðir heldur nær einnig 20% aukningu á orkuþéttleika. Aftur á móti er dæmigerð getusvið fyrir 18650 frumur á milli 1000mAh og 3500mAh.
Hvað varðar prismatískar frumur og pokafrumur, þá er orkuþéttleiki þeirra mismunandi eftir notkunaratburðarás. Með því að taka almenna innlenda 50Ah prismatíska frumuna sem dæmi, nær hún orkuþéttleika upp á 205 Wh/kg, með kerfis-skilvirkni sem er um það bil 70%. Pokafrumur hafa einnig einstaka eiginleika varðandi orkuþéttleika; Hins vegar er raunveruleg frammistaða þeirra flókin, þar sem þeir standa frammi fyrir áskorunum eins og ófullnægjandi aðfangakeðju, lítil skilvirkni pakkningasamsetningar og takmarkanir á stærð frumu.
② Hringrásarlíf
Endingartími rafhlöðunnar er undir áhrifum frá ýmsum þáttum, svo sem efnum og framleiðsluferlum. Ef teknar eru þrír litíum-jónafrumur sem dæmi, þá er fræðilegur líftími þeirra um það bil 800 lotur-sem er í meðallagi meðal endurhlaðanlegra litíum-rafhlöður í verslun. Nánar tiltekið, varðandi 18650 þrefaldar frumur, er líftími breytilegur eftir notkunaratburðarás; til dæmis, í tækjum eins og rafbanka, verða gæði rafhlöðunnar mikilvægur þáttur sem hefur áhrif á endingu hringrásarinnar.
Þrír frumur eru oft notaðar í rafknúnum ökutækjum og rafmagnsverkfærum (svo sem rafmagnsbor) sem krefjast tíðar notkunar. Endingartími þeirra er fyrir áhrifum af mörgum þáttum, þar á meðal framleiðsluferlum og rekstrarumhverfi. Við venjulegar hleðslu-afhleðsluskilyrði, ábyrgjast leiðandi framleiðendur venjulega líftíma sem fer yfir 500 lotur. Hins vegar, í hagnýtum forritum, geta vandamál varðandi samkvæmni rafhlöðupakka dregið úr endingu hringrásarinnar í um 400 lotur. Aftur á móti, með því að nota „grunna hleðslu/hleðslu“ stefnu getur það lengt líftíma hringrásarinnar í yfir 1.000 lotur.
Til samanburðar geta prismatískar frumur náð hringrásarlífi upp á 2.000 lotur við 1C hleðslu/losunarskilyrði; jafnvel eftir þessar margar lotur, halda -bestu prismatísku frumurnar 80% af upprunalegri getu sinni. Við sams konar aðstæður skila 18650 frumur minna áhrifaríkt, þar sem jafnvel hæstu-gæða frumur halda aðeins um 70% af afkastagetu sinni. Þess vegna sýna prismatískar rafhlöður yfirburða frammistöðu hvað varðar líftíma.
Að auki er líftími pokafrumna á sama hátt undir áhrifum frá þáttum eins og gæðum efnis og rekstrarumhverfi. Hins vegar geta mál eins og vanþróuð aðfangakeðja og minni skilvirkni pakkningasamsetningar einnig haft áhrif á raunverulegan endingartíma þeirra.
③ Öryggisárangur
Varðandi öryggisafköst, sýna mismunandi frumuforskriftir sérstaka eiginleika, sem krefjast yfirgripsmikils mats byggt á sérstökum notkunarsviðsmyndum og kröfum. Til dæmis notar 18650 fruman -tegund sívalur frumu- stálhlíf; ef gæðin eru ófullnægjandi getur það valdið öryggisáhættu sem felur í sér hugsanlega sprengingu. Á sama tíma nær 21700 fruman frábært jafnvægi milli stærðar og afkastagetu og er oft notað í rafknúnum ökutækjum og mikilli-orkuverkfærum eins og rafmagnsborvélum; þar af leiðandi er öryggisframmistaða þess lykiláherslusvið.
Að auki eru aðrar sívalur frumur -eins og 14430, 14500, 16650, 18350 og 18500 mikið notaðar í rafeindatækni. Einnig verður að meta öryggisafköst þessara frumna í samræmi við sérstakar notkunartilvik þeirra.
Prismatískar frumur eru með stærri einstökum stærðum; við mikla-straumhleðslu hækkar innra hitastig frumukjarnans og brúnir rafskautsplatanna sýna minni rafefnafræðilega virkni, sem getur leitt til skerðingar á frammistöðu með tímanum. Hins vegar, samanborið við prismatískar pokafrumur, bjóða prismatískar frumur (með stífum hlífum) verulega kosti hvað varðar innri burðarvörn.
Pokasellur nota ál-lagskipt umbúðir úr plasti og staflaða rafskautsbyggingu, sem sýnir sterkan öryggisafköst. Engu að síður er mikilvægt að hafa í huga að pokafrumur standa enn frammi fyrir ákveðnum takmörkunum, svo sem vanþróaðri aðfangakeðju og minni skilvirkni pakkningasamsetningar. Þess vegna krefst þess að velja rétta frumu ítarlegrar skoðunar á ýmsum þáttum til að ná sem bestum árangri og árangri.
7. Yfirlit yfir forskriftir ternary Lithium Battery Cell
Eftir að hafa rætt öryggiseiginleika ýmissa rafhlöðufrumna, tökum við nú saman forskriftir þríliða litíum rafhlöðufrumna. Frá 18650 og 21700 frumum til annarra sívalningslaga, prismatískra og pokafrumugerða, hver forskrift býður upp á sérstaka kosti og hentar tilteknum notkunaratburðum. Þegar þú velur er nauðsynlegt að huga að sérstökum kröfum og nota tilvik ítarlega til að tryggja hámarksafköst rafhlöðunnar og öryggi.
Fjölbreytni forskrifta fyrir þrískiptir litíum rafhlöðufrumur leiðir til mismunandi frammistöðueiginleika. Varðandi orkuþéttleika, þá bjóða 21700 frumur meiri afkastagetu og orkuþéttleika en 18650 frumur, en prismatísk frumur og pokafrumur sýna einnig sérstaka kosti orkuþéttleika í sérstökum notkunarsviðum. Líftími hringrásar er undir áhrifum af mörgum þáttum, þar á meðal frumuforskriftum og rekstrarskilyrðum; til dæmis sýna prismatískar frumur oft betri hringrásarlífi samanborið við 18650 frumur, en líftími pokafrumna fer eftir sérstökum aðstæðum. Ennfremur er öryggisafköst mismunandi eftir mismunandi frumuforskriftum, sem krefst alhliða mats á umsóknarsviðum og kröfum meðan á valferlinu stendur. Þess vegna, þegar þrír litíum rafhlöður eru valdir, ætti að meta rækilega orkuþéttleika, hringrásarlíf og öryggisafköst í ljósi raunverulegrar notkunarþarfa til að velja hentugustu forskriftina og tryggja hámarksafköst rafhlöðunnar.
